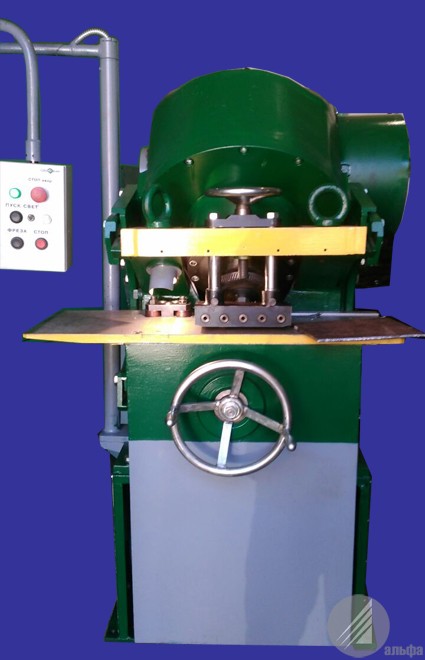

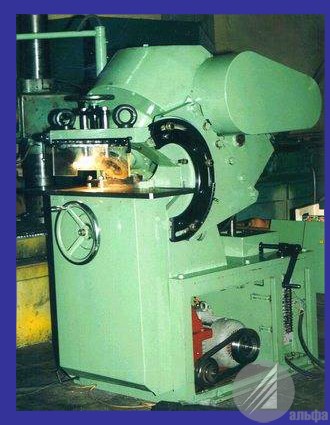

Предназначен для выполнения скосов под сварку на кромках деталей из листового проката методом механического скалывания. Станок обеспечивает обработку прямолинейных кромок и частично криволинейных выпуклой кривизны постоянного радиуса. Скалывание, а также продвижение детали произ­водится вра­щающейся диско­вой фрезой, установленной наклонно на заданный угол скоса. Обработка второй фаски произво­дится пос­ле переворачивания листа на 180 градусов.



Основные технические данные:



Наибольшая толщина обрабатываемых листов, мм:



- при одностороннем скосе

16

- при двустороннем скосе

30

Угол скоса, град

20-55

Наибольшая ширина скалывания на обрабатываемом материале с пределом прочности 50 кг/мм2, мм

25

Наименьшая ширина обрабатываемой полосы, мм

80

Наименьший радиус выпуклой кривизны, мм

300

Скорость обработки, м/мин

2-3,5

Номинальное напряжение питающей сети, В

380

Суммарная установленная мощность электродвигателей станка, кВт

10,5

Габариты, мм

1610х1150х1950

Масса, кг

3200
