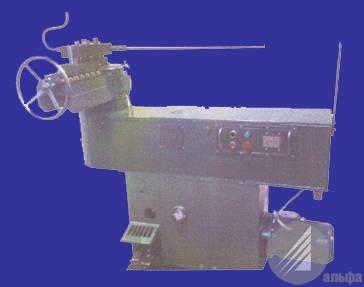

Предназначен для холодной гибки методом наматывания труб из стали и цветных сплавов по шаблону. Угол гибки контролируется с помощью лимба. Силовой привод: гидравлические цилиндры, действующие от насосной станции, смонтированные внутри станка.



Основные технические данные:



Диаметр обрабатываемых труб, мм

14-42

Максимальная толщина станки, мм

5

Радиус гибки, мм

35-105

Наибольший угол поворота гибочного диска, град

192

Скорость вращения гибочного диска, об/мин



рабочая

3,5 (плюс минус 0,5)

при возврате

9,0 (плюс минус 0,5)

Мощность электродвигателя, кВт

4,0

Количество масла в гидросистеме, не более, л

55

Тип масла заливаемого в систему

И-20А

Ось гибочной трубы поднята над станиной, мм

310

Габариты, мм

1480х950х1280

Масса станка без сменных частей и масла, не более, кг

800
